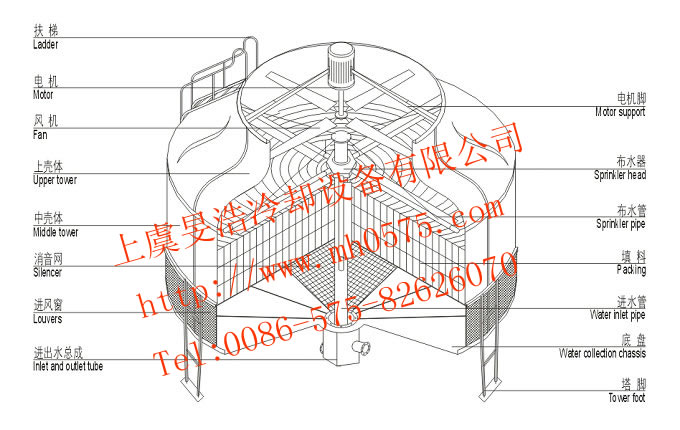

| 結構圖說明:塔體底部進出水總成上設置有進水管,塔體中間有進水中心管與填料上方的旋轉布水器聯接,塔體內放置有填料,也稱散熱片,設備底部為水盤,水盤中間進出水總成上有出水管。工藝水通過進水管進入塔內,流經進水中心管和旋轉布水器,通過布水管上的出水孔均勻地灑在填料上,由于填料表面形狀凹凸不平,冷卻水在表面從上往下程水膜狀流動,與次同時,塔頂部的風機從塔內向塔外抽風,使新風從塔底盤上的進風窗處向塔內補充新風,新風在填料表面自下往上流過,與從上往下流動的冷卻水水膜發生熱交換,吸收冷卻水的熱量,帶走熱量。 |
| 旻浩對應型號為BLxxx(xxx表示流量,t/h),免費選型專線0086-575-82626070 |
| 散熱片材質可分為PVC(常溫用)、PP(高溫用) |
| 按溫差不同可分為普通型、中溫型、高溫型 |
| 流量可分為5、8、10、15、20、30、40、50、80、100、125、150、200、250、300、350、400、500、600 t/h |
| |
| 3、冷卻塔選型 |
| 對于最終用戶來說,需要提供如下參數才能確定冷卻塔大小。 |
| ☉ 使用地(可確定冷卻塔所在地的大氣壓力、干球溫度、濕球溫度) |
| ☉ 循環流量(每小時多少立方米或者每分鐘多少立方米) |
| ☉ 進水溫度(夏天最熱天時,進入冷卻塔設備的水溫) |
| ☉ 出水溫度(使用冷卻水的設備最高能允許的進水溫度) |
| ☉ 選擇提供:配套主機設備情況、可供冷卻塔安放場地及周邊情況、系統流程情況、等等 |
| |
| 4、旻浩冷卻塔工程數據及設備圖紙下載 |
